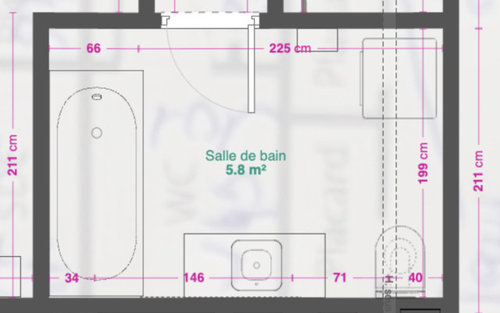

Bonjour, ou se trouvent des différentes évacuations : WC et baignoire/vasque ?

Bonjour, est-ce que vous pouvez poster le plan d'origine plutot que votre projection ? Ca permettra de mieux comprendre votre réflexion en cours :)

Bonjour,

Je complète les demandes précédentes :

Le plus souvent la solution se trouve dans une vue plus globale des circulations ou espaces disponibles, seriez vous d'accord pour partager le plan actuel (avant travaux) de votre appartement ou a minima une vue plus large des pièces autour ?

Est-ce qu'il y a une poutre ou une soupente = pointillés au dessus de la MAL et des toilettes ?

Pourriez-vous préciser ce qui ne vous conviendrait pas dans la disposition de votre projection partagée ?

Avez-vous envisagé une porte à galandage comme vous prévoyez de refaire les cloisons si je lis bien le plan d'origine en filigrane ?

Bonjour à tous,

Merci beaucoup pour vos réactions et votre aide.

Voici le plan tel qu'il est aujourd'hui.

- une salle de bain dans un dégagement proche de l'entrée de 3m2 => je pense la garder telle quelle

- un gros bloc au milieu de l'appartement avec : 1 très long placard longeant le couloir avec chauffe eau + machine à laver

- un grand WC

- une mini salle de douche avec accès par la chambre avec une micro douche proche des évacuations, et un micro lavve main en angle à l'entrée

- un mini placard à l'entrée de la chambre

- les évacuations sont dans une colonne à l'intersection entre la salle de douche et les deux chambres

- effectivement il y a une poutre qui est aujourd'hui intégrée dans le placard et qui longe le mur.

Mon idée serait de rassembler salle de douche + WC + placard du couloir + mini placard de la chambre, et d'avancer la porte des actuels WC pour regagner un peu de place sur le dégagement et la faire ouvrir vers l'intérieur. Et en bonus si le budget me le permet, je pensais à rogner un peu du couloir (qui fait aujourd'hui 1,3m..) pour l'intégrer à la salle de bain ainsi construite.

Merci beaucoup pour votre aide !

Merci pour toutes ces précisions.

En attendant votre retour, j'avais imaginé sur la base de votre idée partagée une disposition pouvant intégrer des rangements (banc-panier à linge, étagères), juste en bougeant la MAL. J'imagine que la machine à laver peut se déplacer et se connecter sur les arrivées évacuation entre lavabo et WC.

Si vous rognez un peu sur le couloir, le meuble vasque pourrait être plus long (ici 100) -> 120 et permettre une double vasque si nécessaire.

Le chauffe eau peut être intégré dans le placard au-dessus des toilettes. Il existe des modèles plus esthétiques ("plats" et longs) que les anciens.

Du fait de la poutre et de l'entrée des chambres, je ne vois pas d'autre disposition pour l'accès à la SDB.

Mais peut-être que quelqu'un ou quelqu'une ici aura une autre idée :)

Bonjour,

Si la colonne d'évacuation se situe bien à gauche (à l'intersection entre la salle d'eau et les chambres), déplacer le WC à l'extrême droite, côté placard/couloir, s'annonce très compliqué.

Même en grignotant sur le couloir, le WC va se retrouver à l'opposé de la colonne collective. Pour ramener les eaux usées de la droite vers la gauche, un tuyau de WC (diamètre 100 mm) devra traverser toute la largeur de la pièce en respectant une pente obligatoire. Vous serez techniquement obligé de créer un gros coffrage horizontal ou un faux pas de cloison tout le long du mur du fond pour masquer ce gros tube, ce qui va grignoter de l'espace sur la profondeur de votre nouvelle salle de bain.

Il serait beaucoup plus simple d'inverser l'implantation : placer le WC sur la gauche (au plus près de la colonne d'origine) et basculer la baignoire ou la vasque à droite, car leurs évacuations beaucoup plus fines (40 mm) tolèrent bien mieux la distance et se cachent facilement.

Hello, c'est un peu HS, mais le plan en transparence ne correspond pas au plan dessiné. Vous pouvez ajuster le fond de plan (le plan modèle) avec la flèche verte de l'echelle, soit à l'importation, soit après-coup en accédant aux paramètres du plan importé ;)

https://www.leroymerlin.fr/config-3d/virtual-home/support/fr/articles/12677498176796

Si vos dimensions sont bonnes, comme je vous le suggérais, j'inverserais la baignoire et les toilettes par rapport à votre plan pour les rapprocher de la colonne d'évacuation de l'immeuble. Je modifierais également le sens d'ouverture de la porte pour ne pas arriver directement sur les toilettes

Bonjour,

Voilà une proposition avec le couloir réduit à 1m. Vous pouvez mettre un double vasque et du rangement en face de la baignoire. J'ai déplacé la porte pour éviter que la personne qui sort de la chambre se prenne la porte si quelqu'un sort de la salle de bain en même temps. Même si porte s'ouvre vers l'intérieur de la salle de bain, c'est mieux d'avoir un peu d'espace entre les deux portes pour que si deux personnes sortent en même temps, elles ne se bousculent pas.

Si vous gardez le couloir à 1.3m vous pouvez mettre un simple vasque et pas de rangement.

La machine à laver et les vasques sont reversibles en fonction des besoins en terme de plomberie.

La petite separation entre la baignoire et le wc n'est pas une cloison toute hauteur. 1m de hauteur doit suffire.

@Hristina, votre proposition de plan est très chouette, mais attention à un petit détail réglementaire concernant la sécurité électrique (la norme NF C 15-100).

L'emplacement que vous proposez pour la machine à laver (MàL) se retrouve juste à côté du meuble vasque.

Pour éviter les risques liés aux projections d'eau, la norme impose de maintenir une distance minimale de 60 cm entre un point d'eau et un appareil électrique en 230V ou sa prise dédiée. En l'état, cela risque de poser problème au niveau des volumes de sécurité.

Oui, j'ai vu ça Brigitte. Dans mon logement l'emplacement est pareil, l'immeuble date de 2015 constuit par des promoteurs immobiliers. Ca m'étonne qu'ils n'ont pas respecté la norme. Apparement la norme dit qu'il faut mettre la machine à laver en dehors des zones 1, 2 et 3 sur l'image. Les 60cm par rapport au vasque semble d'être un demi cercle de diamètre 60 cm au dessus du vasque. Le dessin que j'ai fait respecte cet image...

Merci pour votre schéma, Hristina !

C’est une bonne idée d'implantation. Si vous placez le lave-linge à cet endroit, à côté du lavabo, il vaudrait mieux l'intégrer directement dans un placard fermé (avec des parois et une porte).

En faisant cela, on coche toutes les cases : d'un côté, c'est indispensable pour respecter les normes de sécurité électrique (la norme NF C 15-100) en protégeant la prise des projections d'eau, et de l'autre, c'est beaucoup plus esthétique puisque la machine est complètement masquée. :)

Oui, c'est une très bonne idée et l'intégration est beaucoup plus harmonieuse :)

Bonjour à tous,

Merci infiniment pour toute votre aide.

Bien vu pour l'inversion baignoire / WC, c'est vrai qu'avec le gros tuyau d'évacuation ce sera plus galère qu'autre chose de devoir faire le coffrage etc..

Pour le plan avec le changement de porte, malheureusement ça ne fonctionne pas car la cloison "en haut" du placard est porteuse, donc pas moyen de casser.

Les trois questions qu'ils me restent sont :

- est-ce aiser de déplacer le chauffe eau ? car il se trouve aujourd'hui à l'endroit où je mettrais donc la baignoire. Je pensais le mettre justement dans le placard du haut qui a une cloison porteuse. Mais ça fait déplacer le tout de 2m

- même question pour le lave linge, ce devrait être ok de le passer de la droite proche couloir vers la gauche de la pièce en face des WC ?

- combien de place vous conseilleriez de laisser dans "l'espace WC" si j'arrive à mettre un muret entre les WC et l'élement d'à côté (je pense la vasque du coup)

Merci beaucoup et bonne soirée !

Quelles sont les dimensions de votre cumulus et quelle hauteur sous plafond avez-vous ?

Si vous déplacez votre chauffe-eau, il faut déplacer la tuyauterie qui alimente la cuisine, j'imagine le long ou dans la poutre ainsi que celle qui alimente derrière la petite salle d'eau de 3m2.

C'est sûrement faisable mais une autre nature de travaux, à moins que vous ne prévoyez déjà de refaire toute la plomberie ?

L'espace habituellement recommandé pour des toilettes confortables est 85cm de large en tout, de mur à mur.

Pour ce qui est des toilettes, il y en a déjà sur le plan actuel, vous ne pouvez pas vous reprendre sur les canalisations existantes en laissant les toilettes côté couloir ?

Le déplacement du ballon d’eau chaude est tout à fait réalisable, mais il devra obligatoirement être confié à un professionnel (plombier/électricien) en raison de la complexité technique (vidange, modification des réseaux d'eau et d'électricité).

Au vu de la nouvelle configuration de la pièce et pour respecter strictement la norme électrique NF C 15-100 (qui interdit tout appareil électrique à moins de 60 cm de la baignoire, dans les volumes 0 et 1), le ballon pourrait être repositionné à deux endroits stratégiques :

1. Au-dessus des WC (zone verte) : C'est l'emplacement idéal et le plus économique. Il se situe juste à côté de la colonne technique pour les évacuations (indispensable pour le groupe de sécurité) et se trouve hors des volumes de sécurité de la baignoire. En hauteur, cela permet de suspendre un ballon classique ou un modèle horizontal.
2. Au-dessus du lave-linge (zone "L.L" bleue) : C'est une excellente alternative. Cet angle est également éloigné de la baignoire (respect du Volume 3 / Hors Volume). Installer le chauffe-eau en hauteur au-dessus du lave-linge permet d'optimiser l'espace perdu au plafond. Pour des raisons esthétiques et d'intégration, l'utilisation d'un chauffe-eau plat ouextra-plat (vertical ou horizontal) serait parfaite ici pour pouvoir l'encastrer facilement dans un faux-plafond ou un coffrage propre.

Et cette solution ? Il n'y a pas besoin de déplacer le ballon.

Et vous gardez un grand placard pour l'entrée. Les petits rectangles blancs peuvent être des étagères ou des mini placards. Sur le dessin le vasque est de 60cm mais vous avez de la place pour mettre un de 80 cm.

Hristina, le ballon se trouve dans le placard à ce niveau, et placer la porte dans le couloir de l'entrée cela éloigne l'accès à la salle de bains des chambres il me semble.

Le ballon peut être en dessous du lave-linge, n'est-ce pas ? Et oui l'entrée est un peu plus loin...

Oui le ballon peut tout à fait rester à son emplacement au dessus du lave-linge, le tout dans un placard, si cela ne gêne pas le propriétaire de devoir faire le tour depuis les chambres pour accéder à la salle de bains. Et tout dépend aussi si il empiète sur le couloir.

Bonjour à tous et encore un grand grand merci pour vos conseils.

Effectivement j'aimerais garder l'entrée côté chambre, c'est plus pratique.

Sur les propositions de déplacement du chauffe eau, effectivement je ne veux pas casser tout le réseau vers la cuisine, mais je pensais faire une sorte de "rallonge" en gardant les arrivées/nourrisses et juste mettre le chauffe eau plus loin. Effectivement jsute au dessus des toilettes ce serait le top, mais de ce que je comprends ça fait quand même de gros travaux de plomberie de mettre des rallonges (ce n'est pas moi qui ferait, mais pour limiter les couts).

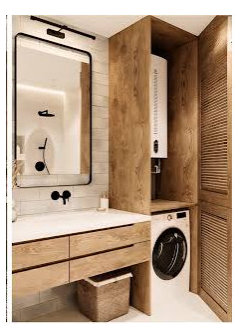

Du coup j'ai essayé de le garder au même endroit, et j'ai essayé de faire rentrer votre idée de ballon et lave linge dans le même placard que je trouve malin. Une sorte de coffrage.

Cela pourrait donner quelque chose comme ça, qu'en pensez vous ? Bon on a plus la vasque en face quand on ouvre la porte, mais j'ai l'impression que ça optimise l'espace et les contraintes techniques de plomberie

Bonjour, oui la solution est bien mais vous aurez les tuyaux de la baignoire qui doivent arriver jusqu'à la gaine technique. Si vous voulez les cachez il faut faire un coffrage.

Bonjour Paul, pour votre dernière proposition réunissant le ballon et le lave-linge dans un placard, je prévoirais surtout un ensemble facile à entretenir : des portes permettant de sortir la machine et un accès suffisant pour intervenir sur le ballon, voire le remplacer.

Avant de fixer la profondeur du placard, vérifiez l’encombrement réel du lave-linge avec ses tuyaux à l’arrière, ainsi que les dégagements demandés par les fabricants. Les raccordements et organes de sécurité doivent également rester accessibles.

Ce sont des détails peu visibles sur un plan, mais qui permettent d’éviter de démonter une partie de l’aménagement lors d’une intervention.
