DIY : Construisez un abri de jardin sur mesure pour 280 euros
Comptez un gros week-end de travail à deux pour réaliser cet abri de jardin qui peut accueillir deux vélos d'adultes
Si vous savez manier la scie sauteuse et la perceuse-visseuse, que vous avez de solides avant-bras et une bonne dose de patience, lancez-vous dans la réalisation d’un abri de jardin sur mesure. Et aidez-vous de notre tutoriel !
Matériel (acheté en GSB)
- 35 planches de coffrage (300 x 15 x 2,5 cm) : 106 euros
- 10 lambourdes en pin autoclave classe 4 (240 x 6 x 4 cm), important pour que le bois en contact avec le sol ne pourrisse pas : 48 euros
- 1 sabot adapté aux lambourdes : 2,90 euros
- Vis de 10 cm, 6 cm et 3,5 cm (privilégier des têtes étoilées Torx) + chevilles à béton : 25 euros
- Toile de paillage (rouleau 1 x 15 m) : 8 euros
- 1 panneau OSB 3, 240 x 120 cm en 15 mm d’épaisseur : 25 euros
- Feutre bitumeux (rouleau 10 x 1 m) pour le toit + agrafes : 35 euros
- 4 tasseaux en pin 36 x 23 x 240 : 7,20 euros
- 1 carrelet en pin (tasseau de section carrée 1 x 1 x 240 cm) : 1,50 euro
- 4 pentures anglaises 50 cm : 11,50 euros
- 1 verrou de porte cadenas : 2,50 euros
- 2 poignées platine : 6 euros
Outillage
- Un établi mobile ou deux tréteaux
- Une perceuse-visseuse à percussion avec tête de vissage Torx et forets à bois et béton

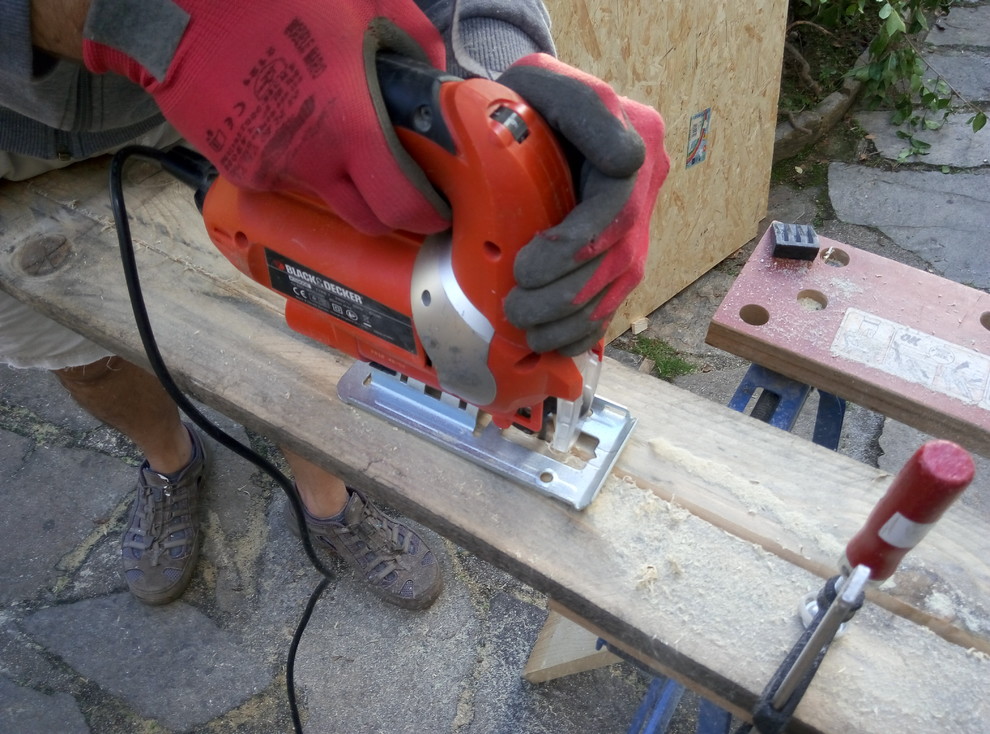

- Une scie sauteuse
- Une agrafeuse cloueuse
- Un cutter
- Un crayon de papier
- Une équerre
- Un mètre ruban (et éventuellement un mètre laser)
- Un niveau à bulle
- Une grande règle
- Une ponceuse
- Des gants de protection (indispensables car les planches de coffrage font beaucoup d’échardes)
- Des lunettes de protection pour les découpes
- Un casque antibruit
L’emplacement
Nous avons décidé de construire l’abri devant la maison, en limite de propriété, à la place d’une plate-bande avec des arbustes. La zone posait quatre contraintes : il existait un muret maçonné d’une dizaine de centimètres pour retenir la plate-bande à l’avant, un tuyau de gaz courait sur le mur arrière et une descente pluviale sur le côté gauche. Enfin, l’emplacement était en pente : entre la gauche et la droite, il existe un dénivelé d’une trentaine de centimètres.
Nous avons décidé de construire l’abri devant la maison, en limite de propriété, à la place d’une plate-bande avec des arbustes. La zone posait quatre contraintes : il existait un muret maçonné d’une dizaine de centimètres pour retenir la plate-bande à l’avant, un tuyau de gaz courait sur le mur arrière et une descente pluviale sur le côté gauche. Enfin, l’emplacement était en pente : entre la gauche et la droite, il existe un dénivelé d’une trentaine de centimètres.
La préparation de la zone
Nous avons préparé la zone de 230 x 90 cm en ôtant trois arbustes et en enlevant minutieusement les racines. Si c’est également le cas pour vous, prévoyez une demi-journée de travail supplémentaire.
Nous avons préparé la zone de 230 x 90 cm en ôtant trois arbustes et en enlevant minutieusement les racines. Si c’est également le cas pour vous, prévoyez une demi-journée de travail supplémentaire.

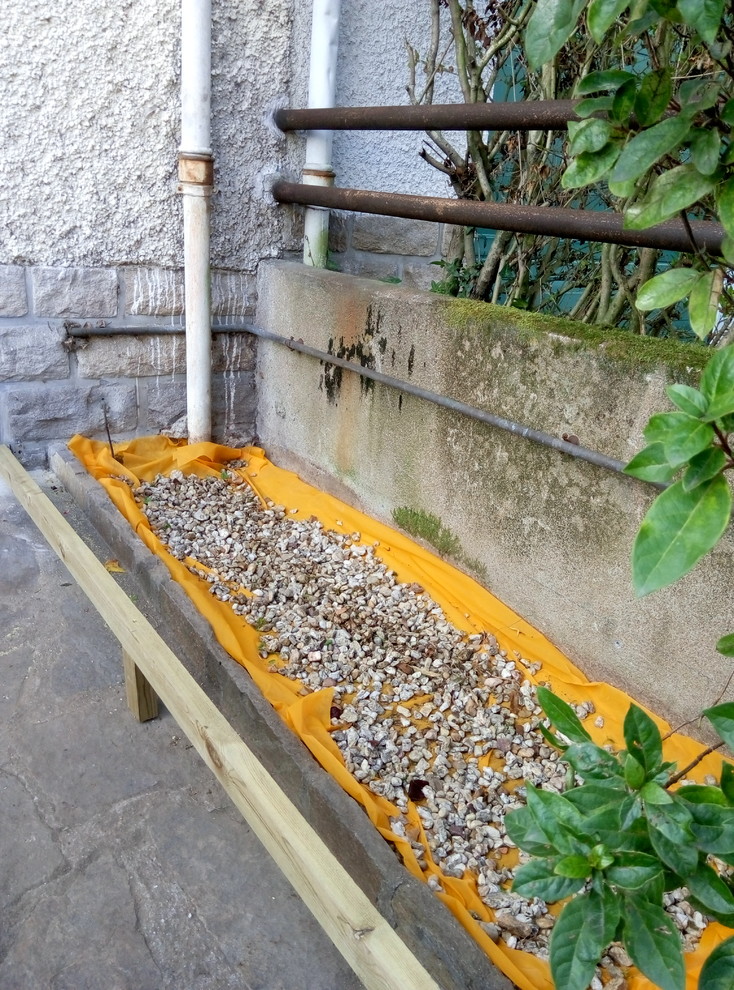

Nous avons placé de la toile de paillage (comparable au feutre géotextile) sur la terre afin que les mauvaises herbes ne repoussent pas sous la construction.
Le plancher

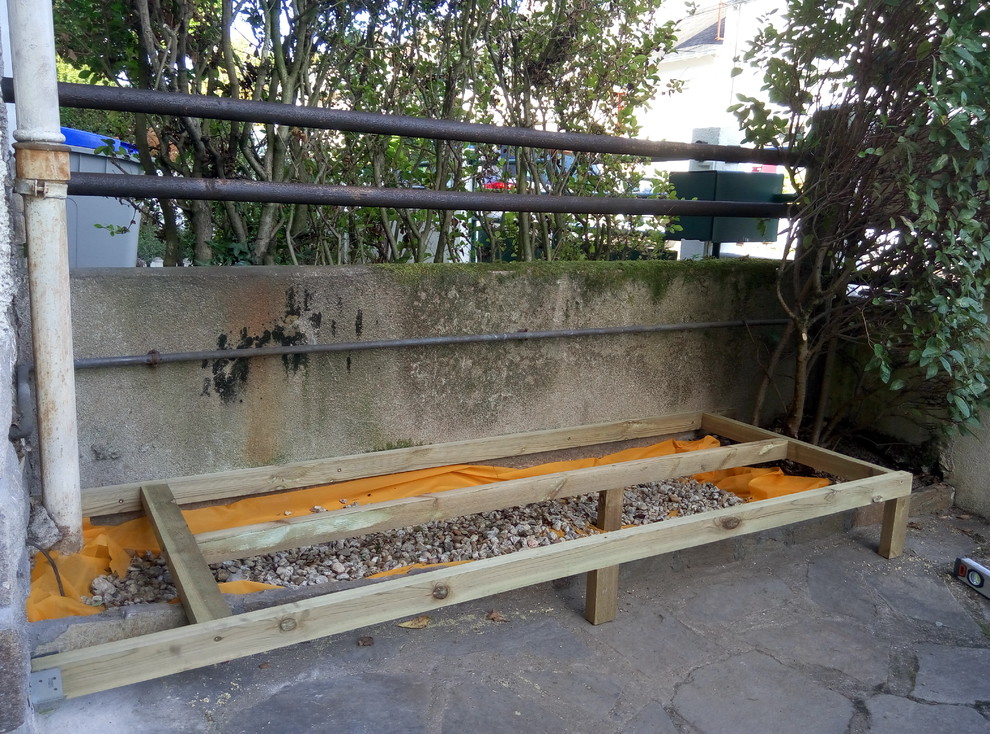

Nous aurions pu couler du béton pour constituer le socle sur lequel reposerait l’abri de jardin. Nous avons préféré opter pour une construction entièrement démontable. Le bois est également plus facile à mettre en œuvre. Nous avons positionné la première lambourde sur pieds pour rattraper le dénivelé à 87,5 cm du mur du fond. Il est essentiel de travailler au niveau à bulle et prendre des cotes précises. Nous avons prémonté la structure devant l’emplacement puis l’avons positionnée. Ensuite, nous l’avons fixée au mur du fond en perçant au foret à béton puis en chevillant. À l’avant, la lambourde est également fixée à la façade de la maison avec un sabot en U.
Nous aurions pu couler du béton pour constituer le socle sur lequel reposerait l’abri de jardin. Nous avons préféré opter pour une construction entièrement démontable. Le bois est également plus facile à mettre en œuvre. Nous avons positionné la première lambourde sur pieds pour rattraper le dénivelé à 87,5 cm du mur du fond. Il est essentiel de travailler au niveau à bulle et prendre des cotes précises. Nous avons prémonté la structure devant l’emplacement puis l’avons positionnée. Ensuite, nous l’avons fixée au mur du fond en perçant au foret à béton puis en chevillant. À l’avant, la lambourde est également fixée à la façade de la maison avec un sabot en U.
Grâce à une grande règle en bois, nous avons positionné des planches de 90 cm sur nos lambourdes en prenant garde de les espacer de quelques millimètres pour pallier les dilatations du bois en été.
Voici le plancher de l’abri terminé. À l’avant, nous avons placé une planche de finition pour masquer l’ancienne plate-bande. À cet effet, nous avions laissé dépasser les lames de 2,5 cm devant la lambourde.
Le mur du fond
Au départ nous souhaitions faire une structure bois entièrement autoportante, mais
le tuyau qui courait sur le muret à l’arrière nous obligeait à passer devant et à perdre trop de profondeur pour notre abri. Nous avons donc décidé de placer 14 planches de coffrage de 160 cm de hauteur, directement contre le muret du fond. Chacune a été fixée avec deux longues vis chevillées.
Au départ nous souhaitions faire une structure bois entièrement autoportante, mais
le tuyau qui courait sur le muret à l’arrière nous obligeait à passer devant et à perdre trop de profondeur pour notre abri. Nous avons donc décidé de placer 14 planches de coffrage de 160 cm de hauteur, directement contre le muret du fond. Chacune a été fixée avec deux longues vis chevillées.
Le montage de l’ossature
Nous avons prémonté l’ossature devant l’emplacement avant de venir l’engager. Pour cette opération il est obligatoire d’être deux.
Pour les côtés, les lambourdes font 178 et 163 cm de haut. Ne pas oublier la lambourde de 186 cm en bas à l’arrière. La lambourde à l’avant de l’ossature (186 cm) solidifie elle aussi la structure et servira à placer l’arrêt des portes.
Nous avons prémonté l’ossature devant l’emplacement avant de venir l’engager. Pour cette opération il est obligatoire d’être deux.
Pour les côtés, les lambourdes font 178 et 163 cm de haut. Ne pas oublier la lambourde de 186 cm en bas à l’arrière. La lambourde à l’avant de l’ossature (186 cm) solidifie elle aussi la structure et servira à placer l’arrêt des portes.
La lambourde à l’arrière en bas a été fixée à la fois dans le plancher et dans les planches contre le mur de béton. Pour renforcer encore la construction, nous avons rajouté une autre lambourde à l’arrière en haut, vissée aux planches du fond et aux côtés de l’ossature. Nous avons également ajouté une lambourde centrale en haut de l’ossature afin de supporter le toit. À ce stade, la structure ne bouge pas du tout, c’est du costaud !
Le bardage des côtés

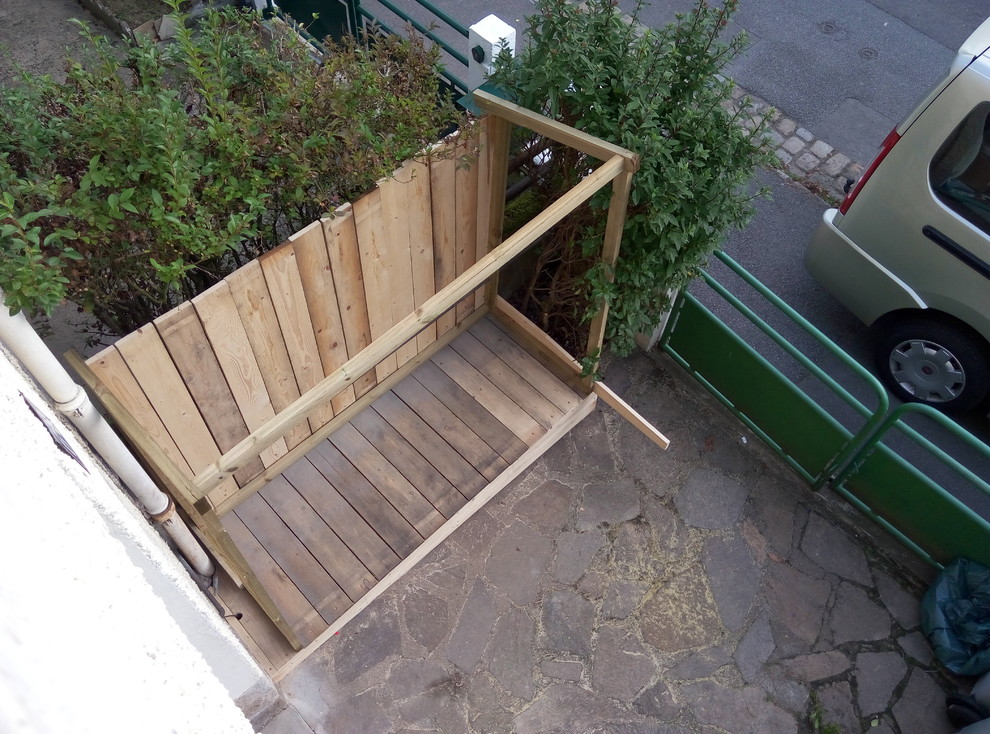

Nous avons vissé les planches de bardage de 90 cm de long sur le côté gauche de l’ossature…
Nous avons vissé les planches de bardage de 90 cm de long sur le côté gauche de l’ossature…

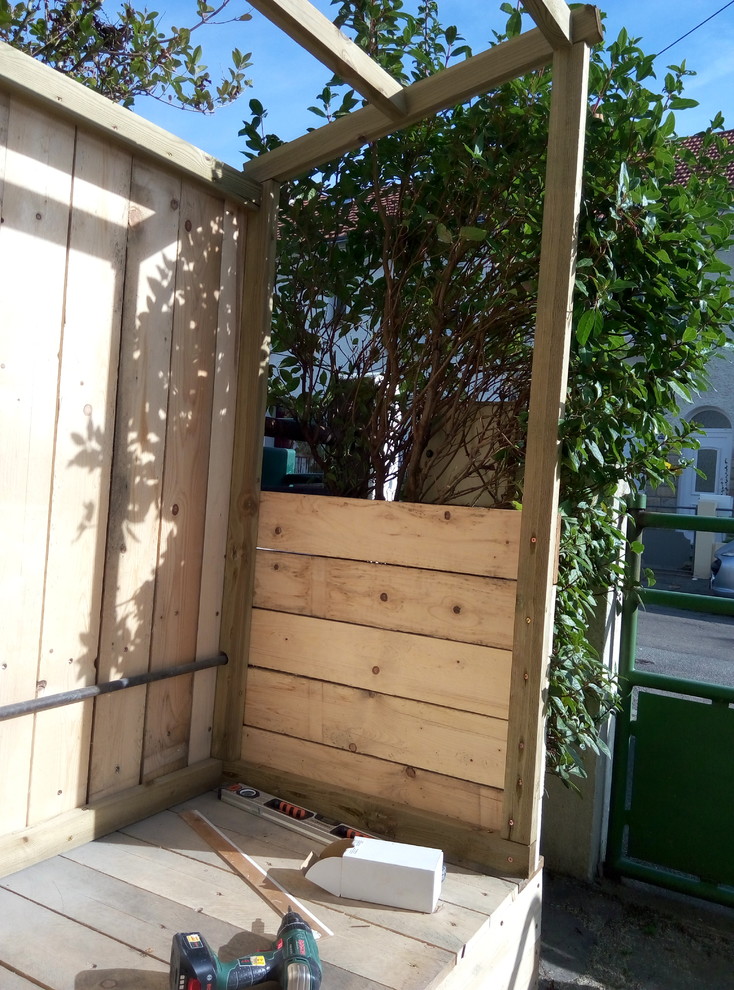

… puis sur le côté droit. Nous avons gardé le même espacement des planches de quelques millimètres en nous servant de la grande règle en bois. En haut des côtés, nous avons pris les mesures pour adapter la planche à l’angle de la structure.
La toiture
Nous avons posé la toiture d’OSB 3 de 15 mm d’épaisseur en trois parties car nous avions déjà ces planches. Il aurait été plus simple d’utiliser un seul et unique morceau de 225 x 105. Par rapport à la lambourde du haut en façade, le toit « avance » de 10 cm.
Nous avons posé la toiture d’OSB 3 de 15 mm d’épaisseur en trois parties car nous avions déjà ces planches. Il aurait été plus simple d’utiliser un seul et unique morceau de 225 x 105. Par rapport à la lambourde du haut en façade, le toit « avance » de 10 cm.

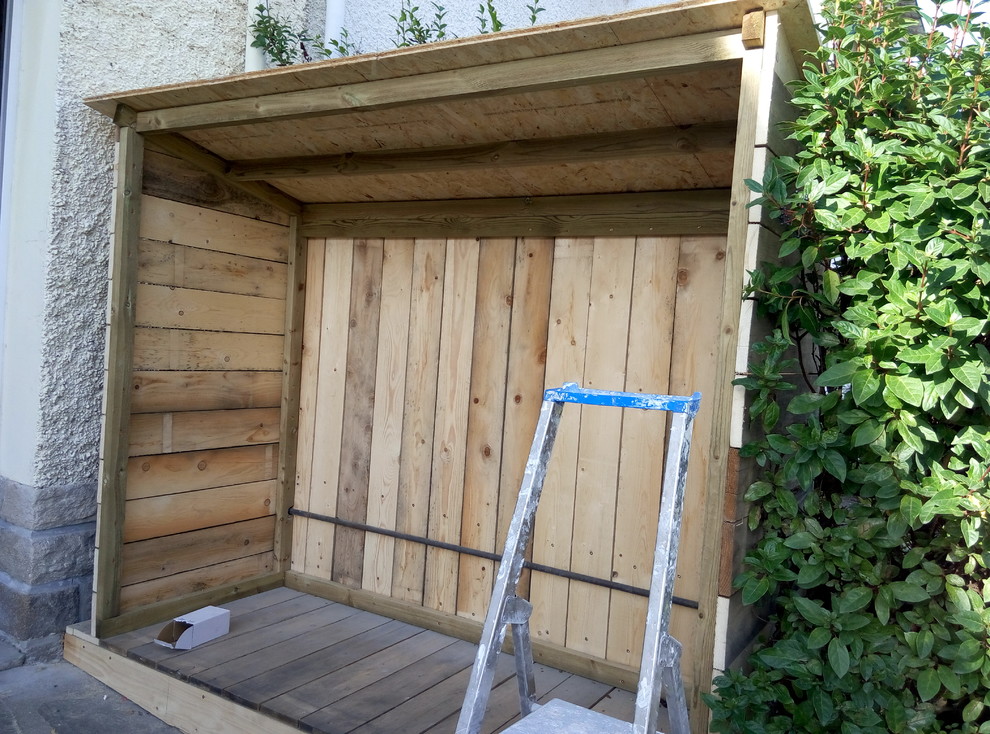

À ce stade notre cabane de jardin ressemble plutôt à un abribus. Précisons que dans notre cas précis, nous ne laisserons pas le tuyau de gaz apparent. Nous le protégerons au moyen d’un profilé qui évitera le contact avec les vélos.
L’étanchéité de la toiture

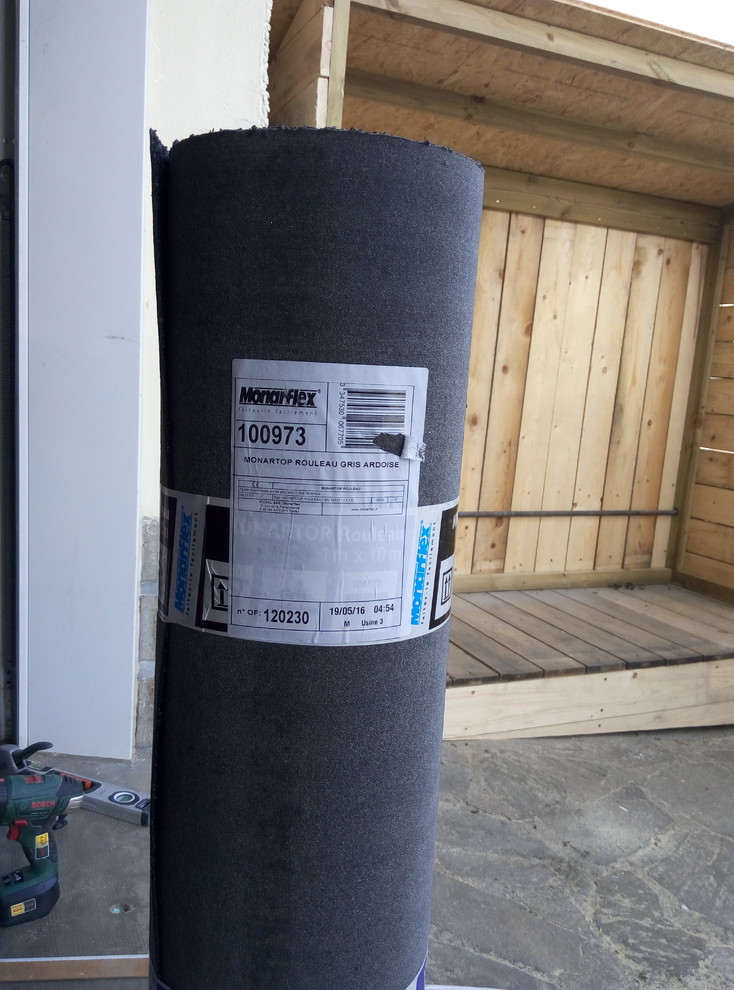

Pour finir la toiture, nous avons opté pour la solution de facilité avec le feutre bitumeux. Peu onéreux, il est également facile à mettre en œuvre car il se coupe au cutter. Nous l’avons choisi gris ardoise, mais il existe aussi en rouge ou en vert. Malheureusement, le conditionnement en rouleau de 10 x 1 m nous a obligés à des découpes pour notre toit de 225 x 105 cm, et à faire beaucoup de chutes…
Pour finir la toiture, nous avons opté pour la solution de facilité avec le feutre bitumeux. Peu onéreux, il est également facile à mettre en œuvre car il se coupe au cutter. Nous l’avons choisi gris ardoise, mais il existe aussi en rouge ou en vert. Malheureusement, le conditionnement en rouleau de 10 x 1 m nous a obligés à des découpes pour notre toit de 225 x 105 cm, et à faire beaucoup de chutes…
Nous avons découpé deux morceaux de feutre bitumeux de 245 x 100 cm. Nous avons agrafé le premier morceau en laissant dépasser 10 cm de chaque côté pour pouvoir faire un rabat sous le toit. Pour cette opération et afin de bien tendre le feutre, nous avons dû monter à deux sur le toit. Ce qui nous a permis de vérifier que notre structure ne bougeait pas du tout et était très solide. Nous avons répété l’opération avec le second morceau de feutre et l’avons agrafé en recouvrant le premier pan d’une vingtaine de centimètres.

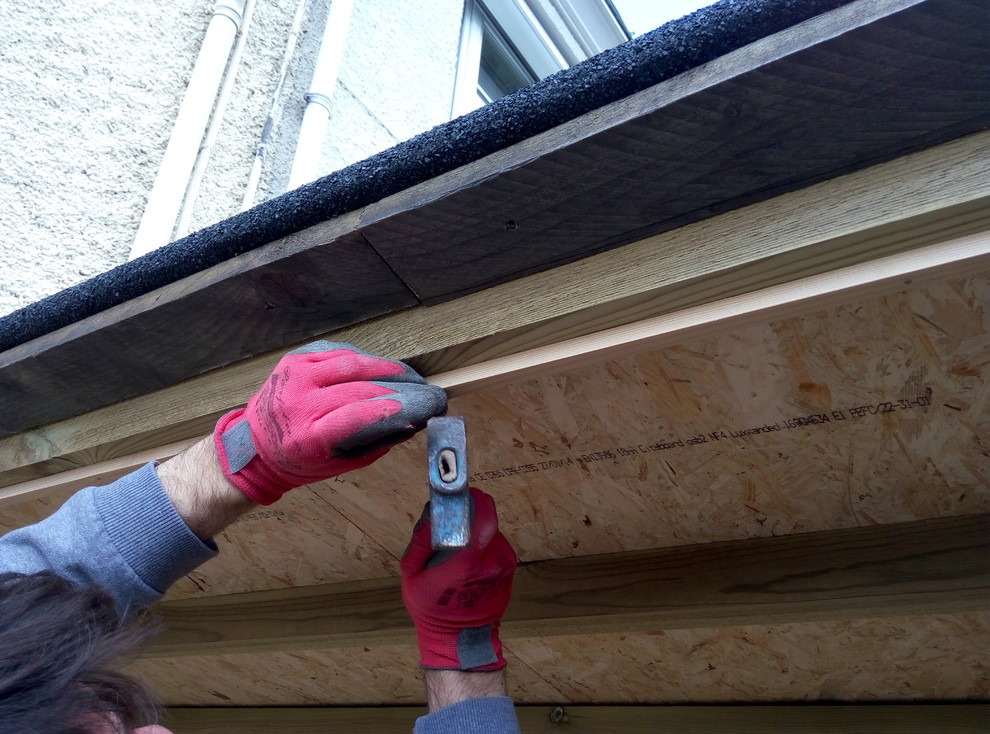

Nous avons agrafé le feutre bitumeux sous le débord du toit en tendant le matériau (ne pas trop tirer, sinon il se déchire). Nous avons découpé le surplus de feutre avec le cutter. À l’avant du toit, nous avons caché les agrafes en vissant des chutes de planches de coffrage. Sur la lambourde avant, nous avons fixé le carrelet en pin de 1 x 1 cm en l’alignant sur l’arrière de la lambourde. Il servira d’arrêt de porte.
Les portes
Pour transformer l’abribus en abri vélo, il nous fallait deux portes pour fermer le cadre avant de l.186 x H.166 cm. Nous les avons imaginées à la manière de grands volets en bois.
Nous avons compté 0,5 cm sur tous les côtés de chaque battant afin qu’ils s’adaptent au cadre sans coincer. Avec les écarts prévus entre chaque lame pour la dilatation, nous devions faire deux portes de 92 cm de large et 165 cm de haut. Nous avons donc assemblé six planches de coffrage pour la première.
Pour transformer l’abribus en abri vélo, il nous fallait deux portes pour fermer le cadre avant de l.186 x H.166 cm. Nous les avons imaginées à la manière de grands volets en bois.
Nous avons compté 0,5 cm sur tous les côtés de chaque battant afin qu’ils s’adaptent au cadre sans coincer. Avec les écarts prévus entre chaque lame pour la dilatation, nous devions faire deux portes de 92 cm de large et 165 cm de haut. Nous avons donc assemblé six planches de coffrage pour la première.

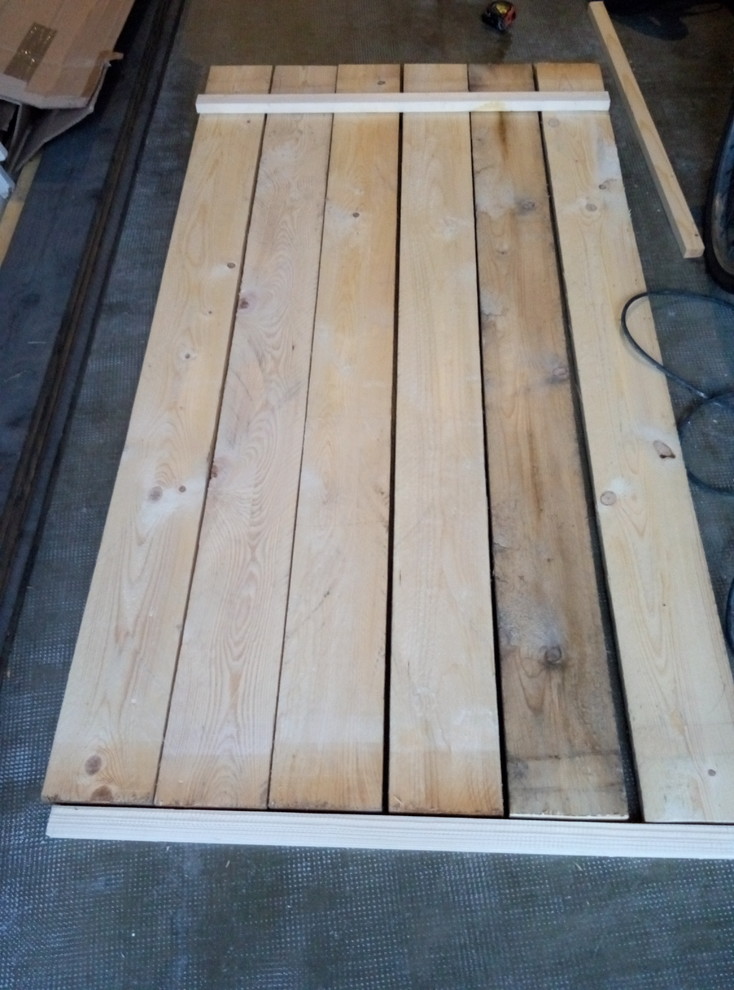

Pour faire tenir les six planches de la première porte, nous avons vissé dessus 3 « barres » à 15, 83 et 150 cm réalisées en tasseau de 23 x 36 mm. Nous avons ajouté les « écharpes », soit les tasseaux en biais qui forment les Z.
Comme dans tout bon bricolage qui se respecte, nous avons eu notre petite péripétie… Avec la nuit qui tombait, nous nous sommes trompés dans nos cotes et notre porte n’était pas assez large. Après deux jours intenses de travail, nous n’avons pas eu envie de démonter et nous avons préféré ruser. Aux six planches de la seconde porte, nous avons ajouté un tasseau pour compenser l’écart.
Comme dans tout bon bricolage qui se respecte, nous avons eu notre petite péripétie… Avec la nuit qui tombait, nous nous sommes trompés dans nos cotes et notre porte n’était pas assez large. Après deux jours intenses de travail, nous n’avons pas eu envie de démonter et nous avons préféré ruser. Aux six planches de la seconde porte, nous avons ajouté un tasseau pour compenser l’écart.

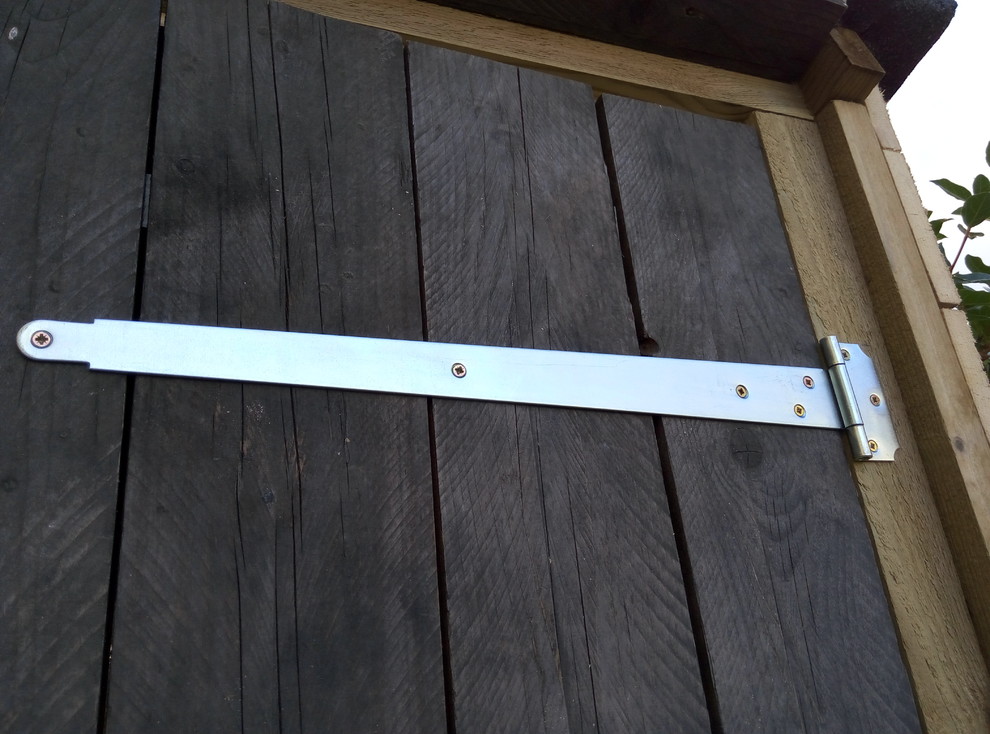

Nous avons fixé deux pentures anglaises par porte, à 30 cm du haut et du bas, en prenant garde qu’elles soient bien droites. Puis nous les avons fixées directement sur le cadre de la porte. Pour qu’elles ne frottent pas, nous avons glissé dessous notre règle en bois le temps de les fixer. Ainsi l’écart utile pour les manœuvrer a été bien respecté.
L’arrêt de porte
Afin que les battants ne s’enfoncent pas dans l’abri, nous avons réalisé un arrêt de porte coupé dans une chute de lambourde.
Afin que les battants ne s’enfoncent pas dans l’abri, nous avons réalisé un arrêt de porte coupé dans une chute de lambourde.
La fermeture
Nous avons vissé le verrou de porte pour cadenas sur chaque battant après avoir vérifié qu’il soit bien en place grâce au niveau à bulle. Nous avons fait de même avec les poignées métalliques.
Nous avons vissé le verrou de porte pour cadenas sur chaque battant après avoir vérifié qu’il soit bien en place grâce au niveau à bulle. Nous avons fait de même avec les poignées métalliques.
Les finitions

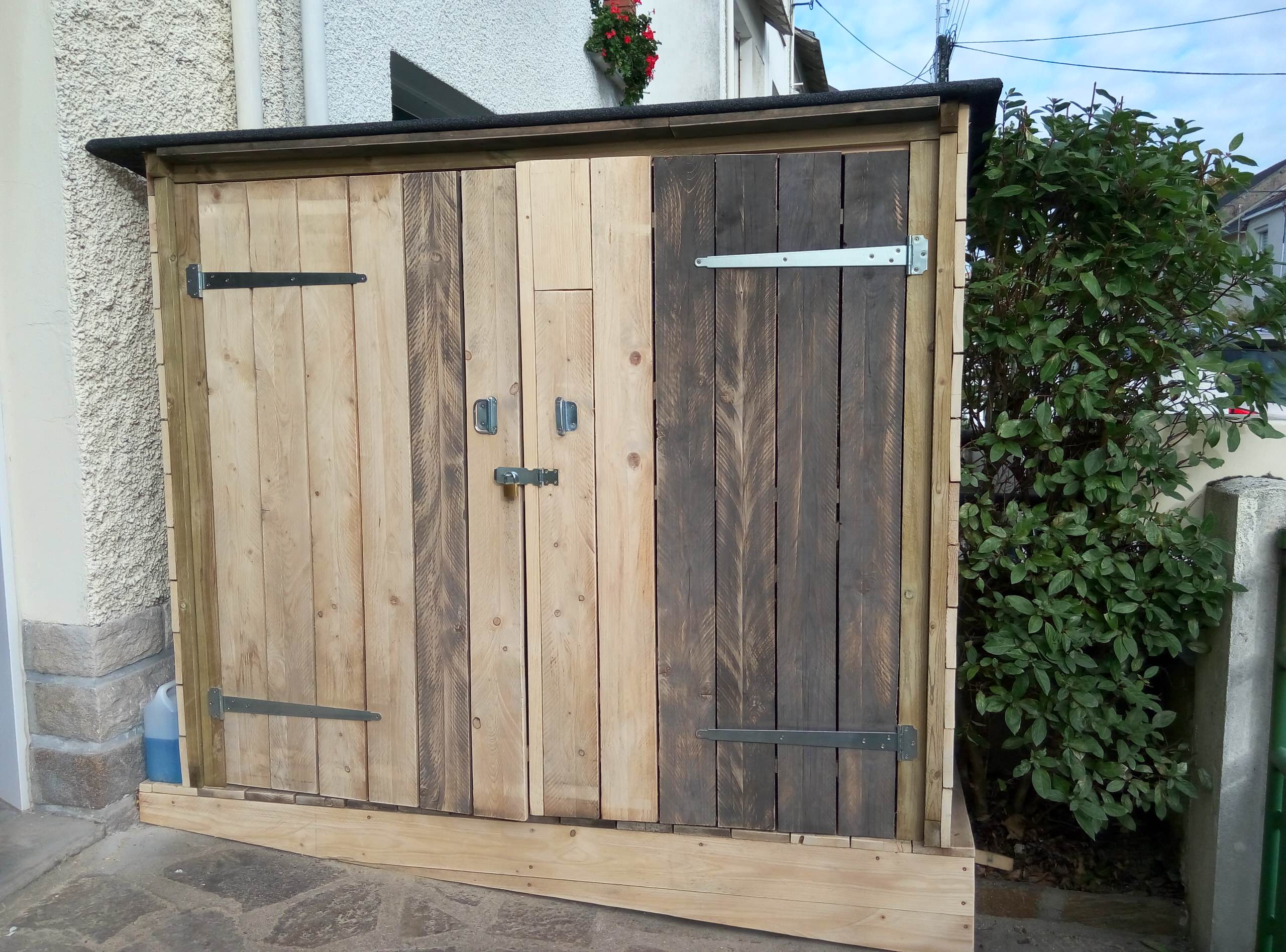

Comme les planches de coffrage présentent beaucoup d’échardes sur leur surface, nous nous sommes livrés à un ponçage minutieux de l’abri, dedans et dehors. Nous avons insisté sur l’extérieur des portes pour qu’il soit impossible de se blesser en les manipulant.
Comme les planches de coffrage présentent beaucoup d’échardes sur leur surface, nous nous sommes livrés à un ponçage minutieux de l’abri, dedans et dehors. Nous avons insisté sur l’extérieur des portes pour qu’il soit impossible de se blesser en les manipulant.

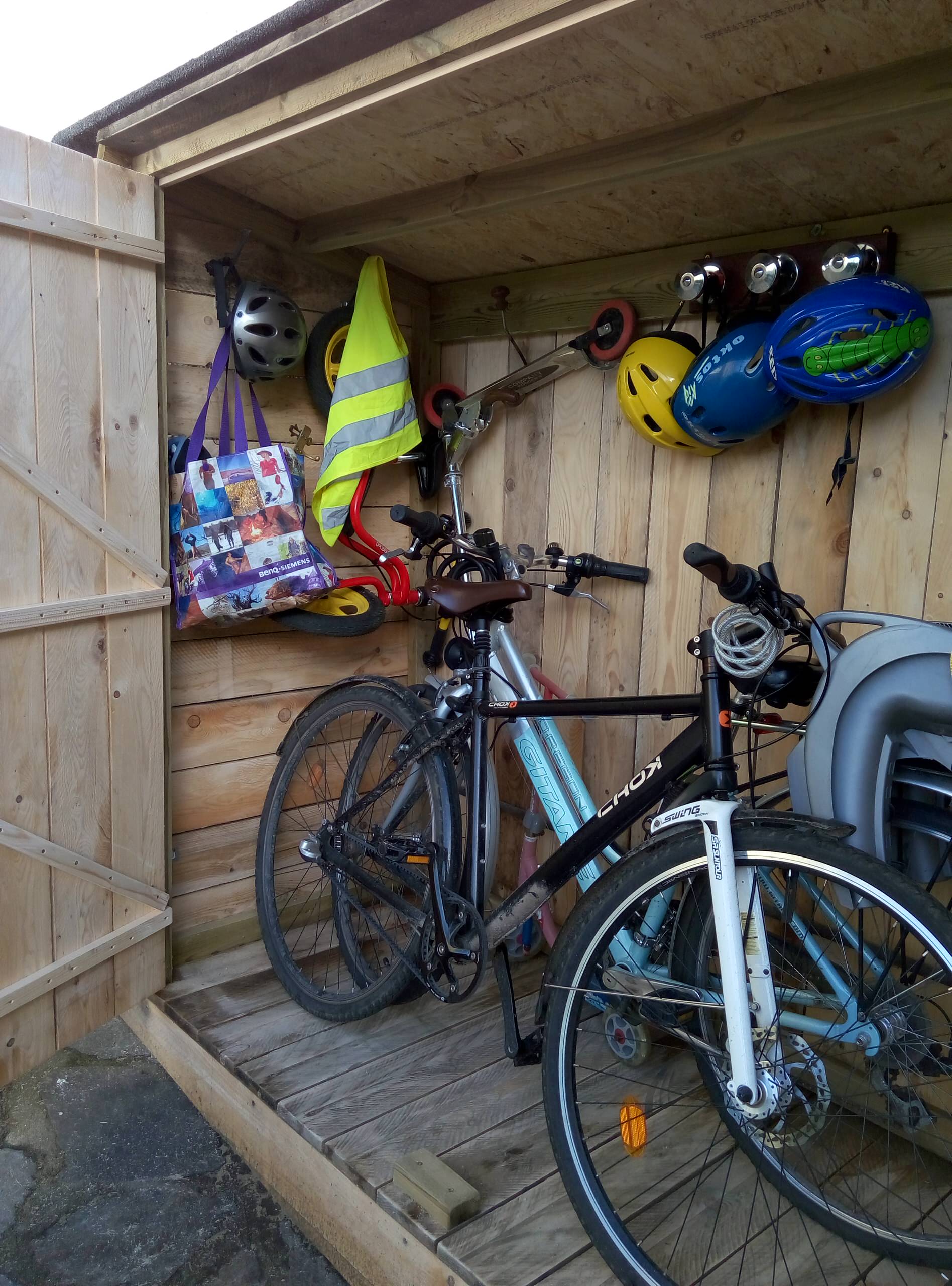

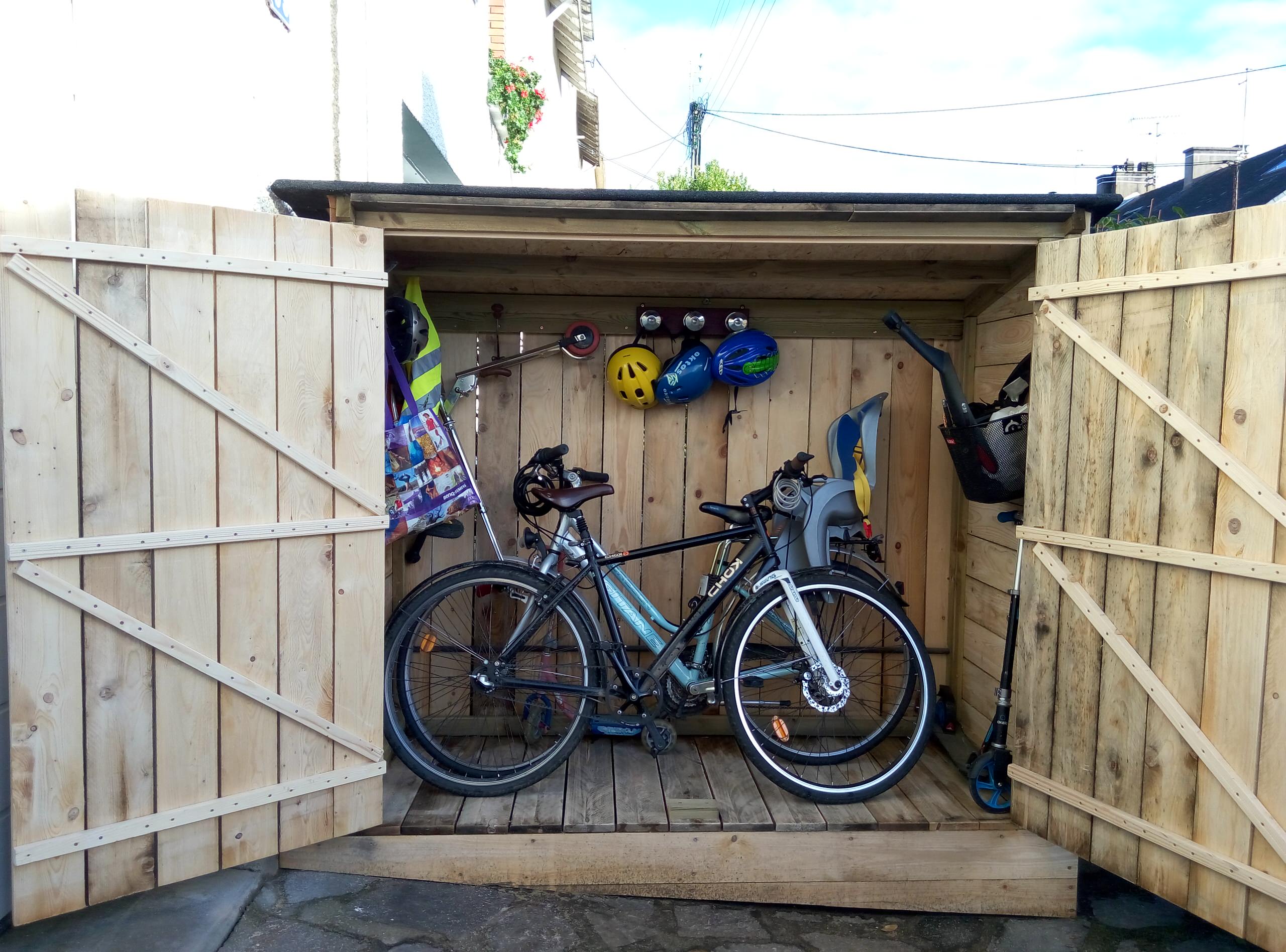

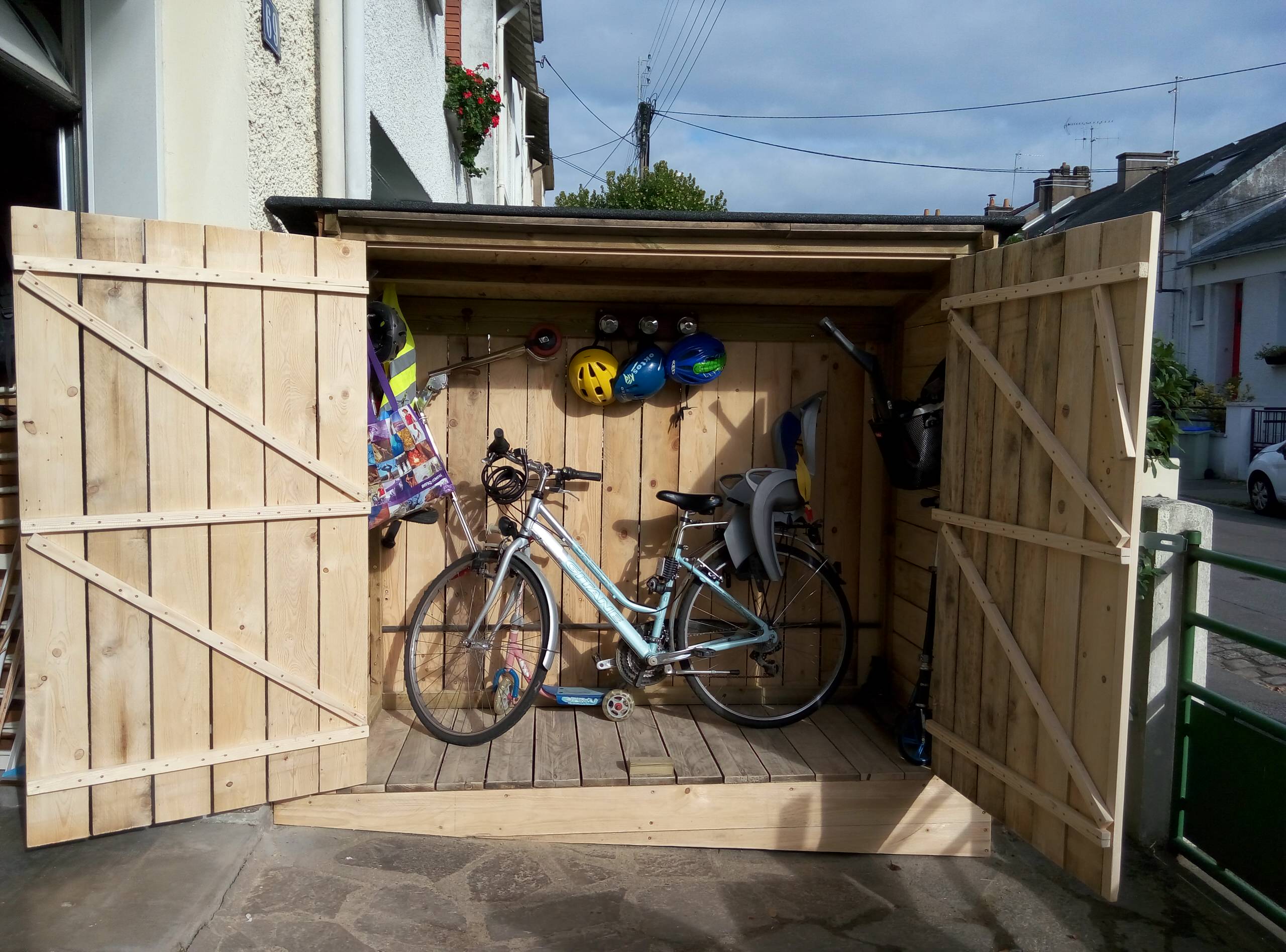

Voici le résultat. Deux vélos adultes, une draisienne, deux trottinettes et des accessoires trouvent largement leur place.
Pour mieux aménager l’intérieur, nous y avons vissé quelques patères. En plus de protéger le tuyau du gaz, nous envisageons de xylophéner l’abri afin de le rendre résistant aux éventuels insectes xylophages et donc plus durable.
ET VOUS ?
Avez-vous construit votre propre abri de jardin ? Montrez-nous le résultat et partagez vos astuces dans la partie commentaires ci-dessous !
Lire aussi :
DIY : Construisez vous-même une pergola
Découvrez d’autres astuces pour personnaliser vos espaces extérieurs
Découvrez d’autres idées pour aménager vos garages et abris de jardin
Trouvez le bon artisan menuisier pour votre projet
Pour mieux aménager l’intérieur, nous y avons vissé quelques patères. En plus de protéger le tuyau du gaz, nous envisageons de xylophéner l’abri afin de le rendre résistant aux éventuels insectes xylophages et donc plus durable.
ET VOUS ?
Avez-vous construit votre propre abri de jardin ? Montrez-nous le résultat et partagez vos astuces dans la partie commentaires ci-dessous !
Lire aussi :
DIY : Construisez vous-même une pergola
Découvrez d’autres astuces pour personnaliser vos espaces extérieurs
Découvrez d’autres idées pour aménager vos garages et abris de jardin
Trouvez le bon artisan menuisier pour votre projet
Sponsorisé
Rechargez la page pour ne plus voir cette annonce spécifique
Il nous fallait un abri de jardin pour loger deux grands vélos d’adultes, deux trottinettes, un vélo d’enfant, des patins à roulettes… Cet abri peut également servir de bûcher ou de cabane à outils.
La taille de l’abri
À l’intérieur notre abri fait 200 cm de largeur pour 80 cm de profondeur et 215 x 90 cm à l’extérieur hors toiture. Le passage de porte est à 166 cm de haut. À l’extérieur, la hauteur au plus haut est de 180 cm. Derrière, côté voisins, la hauteur est de 165 cm.
